3次元CADデータ作成サービス

3次元CADデータ保有の効果

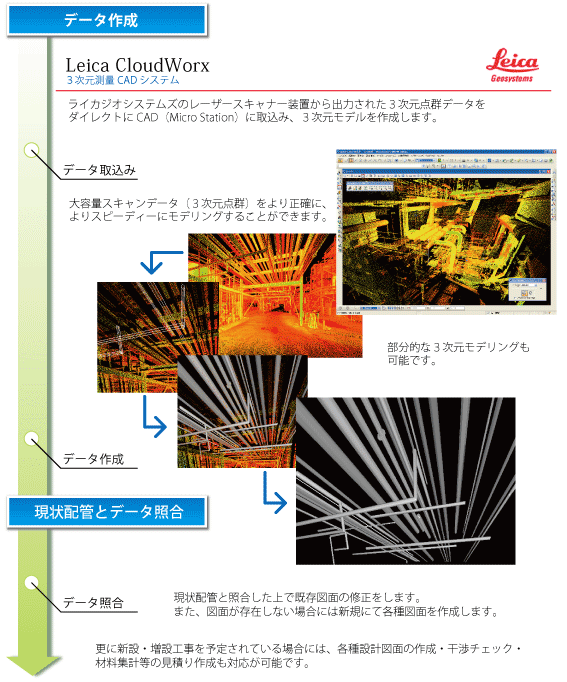

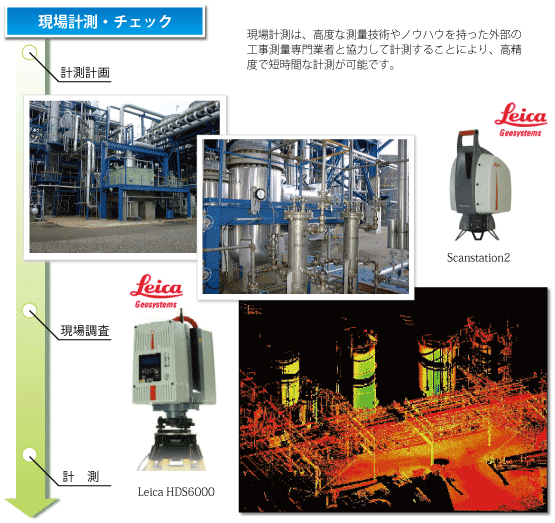

複雑なプラント設備をレーザースキャンで計測し、正確なモデリングから干渉チェック、 現行図面との照合や修正、図面の無い場合には2次元・3次元図面を作図します。

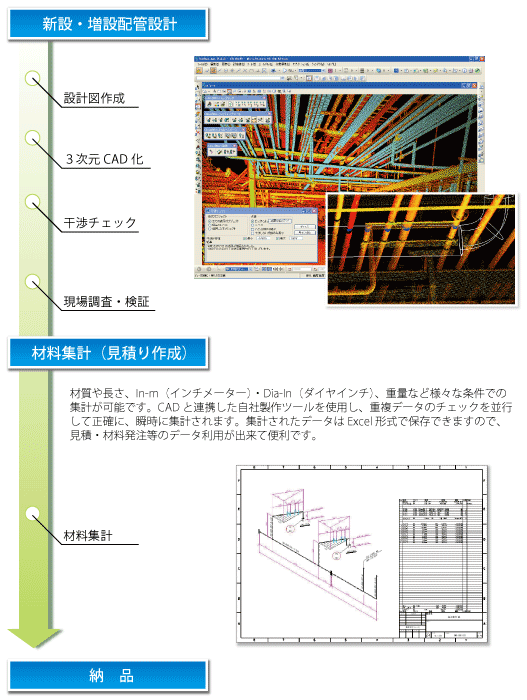

また、配管材料集計や新設・増設配管の設計も対応します。

＜メリット＞

• 設計業務の時間・費用の削減
• 3次元モデルによる干渉チェックで設計ミスが軽減される
• 設計3次元データとの比較検討が可能
• 3次元モデルによるウォークスルーや搬出入シミュレーションで施工時のトラブルを事前に回避
• 3次元モデルによるデータ一元管理が可能
• 作成した3次元データから図面出力が可能

>大浦工測株式会社
>ライカジオシステムズ株式会社

＜高密度点群データの特徴＞

• 全方向計測
  • あらゆる方向から計測することができ、完全な3次元モデルを製作することができます。
  • 正確な空間合成により、従来困難であった厚さを表現することが可能となりました。
• 広域情報の一元処理
  • 付属情報を色表示することで、新たな可視化表現が可能となりました。
• 高密度カラー点群
  • モデリング、テクスチャ貼付け、レンダリングを行わず、CGに匹敵する表現が可能です。
• 断面抽出の省力化
  • 点間密度を高めることで、線分と同じ断面抽出ができます
